Orbbec Gemini 335

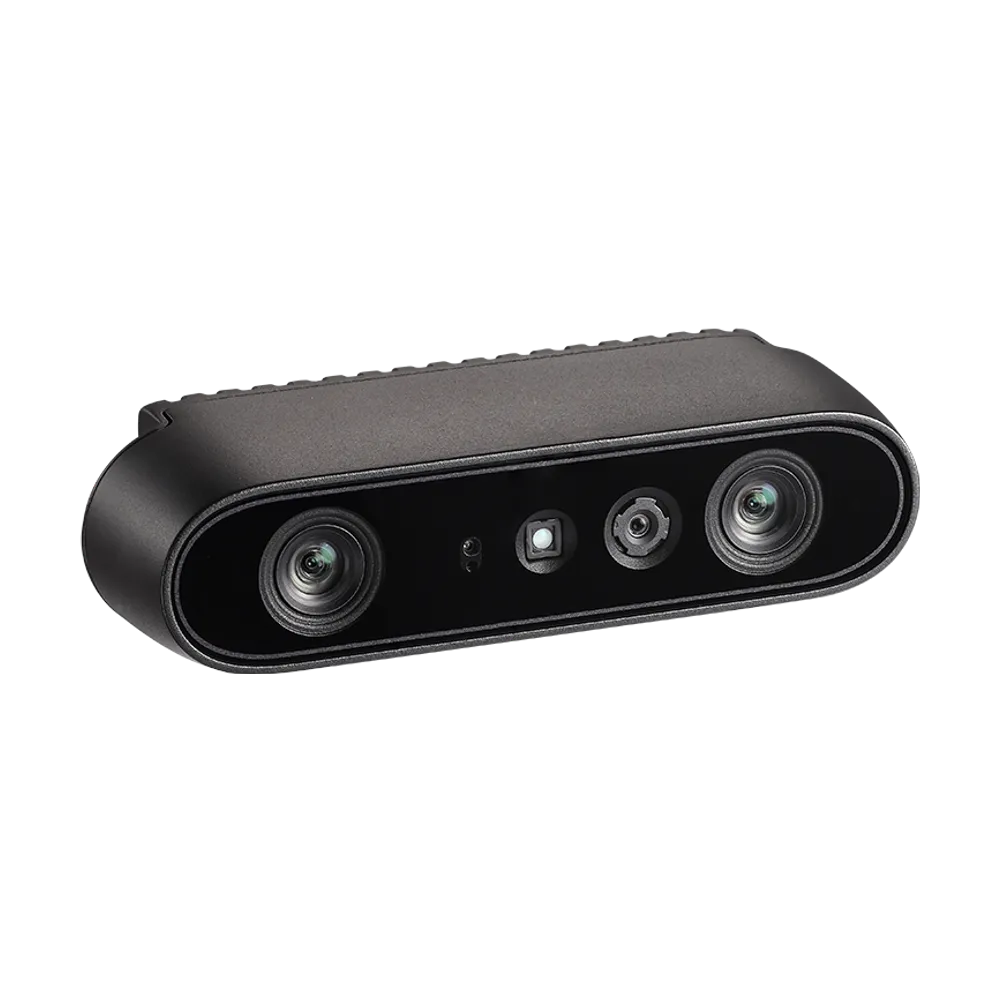

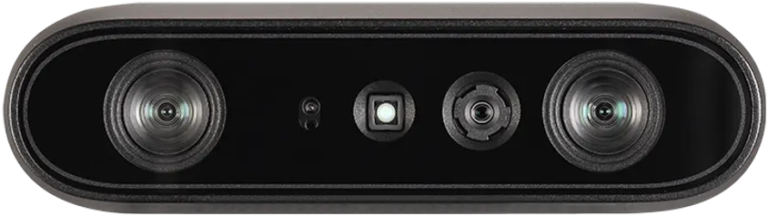

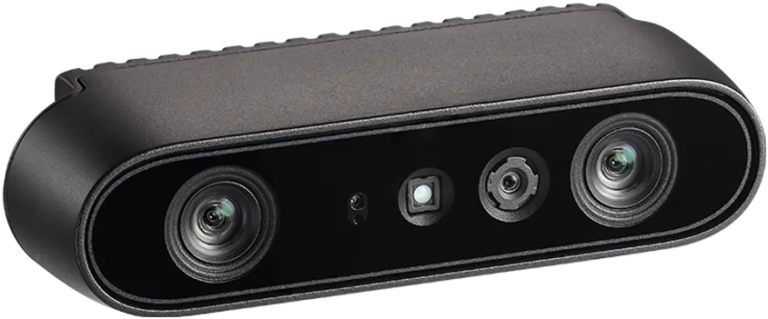

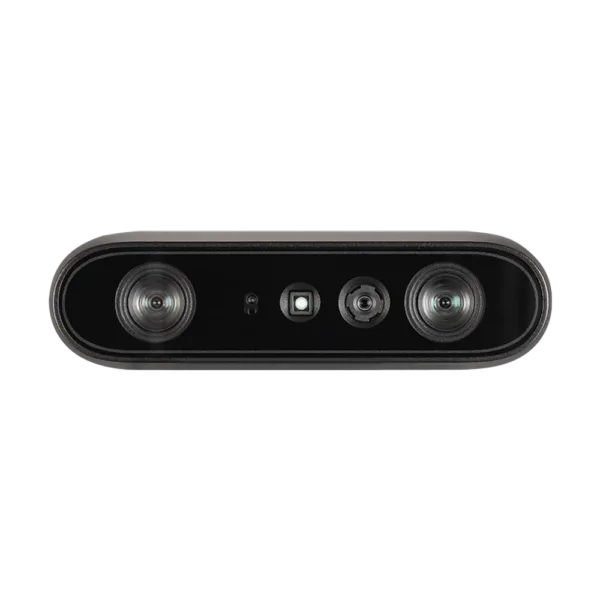

Orbbec Gemini 335 to stereowizyjna kamera głębi do projektów wykorzystujących obraz przestrzenny. Jeśli budujesz własne stanowisko pomiarowe lub aplikację, możesz pracować z chmurą punktów, mapą głębi, obrazem IR i obrazem RGB. Różne typy danych pomagają Ci dobrać sposób analizy do konkretnego zadania. To niewielkie urządzenie, które możesz uwzględnić już na etapie projektowania rozwiązania.
Pomiar opiera się na stereowizji aktywnej i pasywnej, więc możesz dobrać tryb pracy do warunków sceny. Zakres pomiaru wynosi od 0,1 m do ponad 20 m, przy czym optymalny przedział do planowania stanowiska to od 0,3 do 3 m. Obraz głębi osiąga 1280 × 800 przy 30 kl./s, a pole widzenia wynosi 90° × 65° przy 2 m, z tolerancją ±3°. Precyzja przestrzenna ≤1,5% pomaga uwzględnić dokładność podczas analizy odległości.
Obraz barwny osiąga rozdzielczość do 1920 × 1080 przy 30 kl./s. Przy proporcjach 16:9 jego pole widzenia wynosi 86° × 55°, z tolerancją ±3°. Te wartości pozwalają Ci ocenić, czy planowany kadr obejmie interesujący obszar, zanim zamocujesz kamerę na stałe. 6-osiowy IMU dostarcza dodatkowych danych o ruchu. Przydaje się to, gdy projekt wymaga powiązania obserwowanej sceny ze zmianą położenia urządzenia podczas pracy.
Za przetwarzanie odpowiada Orbbec MX6800 ASIC, a integrację aplikacji wspiera Orbbec SDK. Kamerę podłączysz przez USB 3.0 lub USB 2.0 Type-C; zasilanie wymaga DC 5 V i co najmniej 1,5 A przez to złącze. Średni pobór mocy jest niższy niż 3,0 W, a szczytowy niższy niż 6,5 W, co ułatwia dobór źródła zasilania. Przy stanowisku z kilkoma kamerami 8-pinowy port, zunifikowany sprzętowy znacznik czasu i obsługa zewnętrznego wyzwalacza pomagają zaplanować synchronizację.

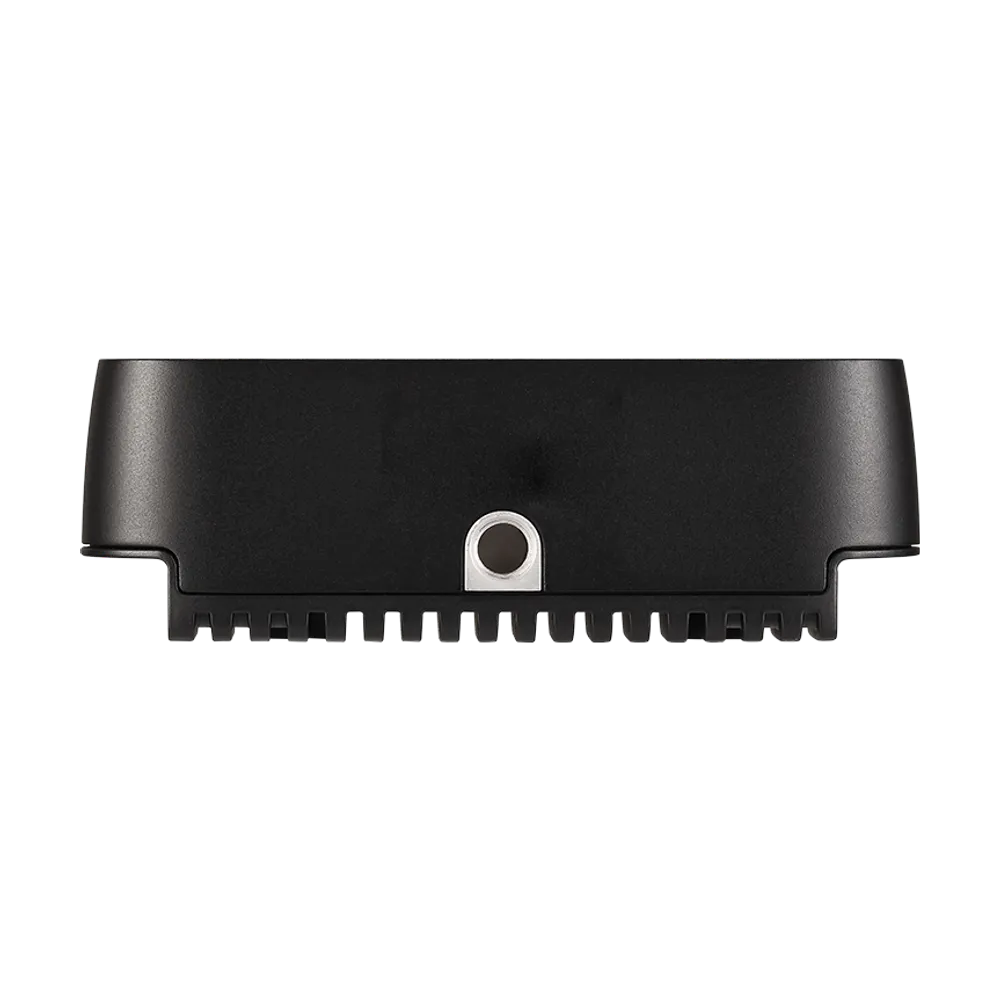

Kamera ma 90 × 25 × 30 mm i waży 97 g, więc możesz wcześniej przewidzieć miejsce na urządzenie oraz obciążenie uchwytu. Do montażu służą gwint 1/4-20 UNC od spodu i dwa otwory M3 z tyłu. Klasa IP5X określa ochronę przed pyłem, bez deklaracji odporności na wodę. Zakres pracy wynosi od -10°C do 45°C przy 15 kl./s oraz od -10°C do 40°C przy 30 lub 60 kl./s. Dopuszczalna wilgotność to 5 do 90% RH bez kondensacji.
Optymalny zakres pomiaru to od 0,3 do 3 m. Kamera obsługuje pomiar od 0,1 m do ponad 20 m, ale projektowanie stanowiska warto zacząć od zakresu optymalnego.
Kamera wymaga zasilania DC 5 V i co najmniej 1,5 A przez USB Type-C. Dobierając port lub hub, uwzględnij również szczytowy pobór mocy poniżej 6,5 W.
Tak, Gemini 335 obsługuje synchronizację wielourządzeniową ze zunifikowanym sprzętowym znacznikiem czasu. Ma 8-pinowy port synchronizacji i obsługuje zewnętrzny wyzwalacz.
Pełne dane techniczne pogrupowane tematycznie.
